Description

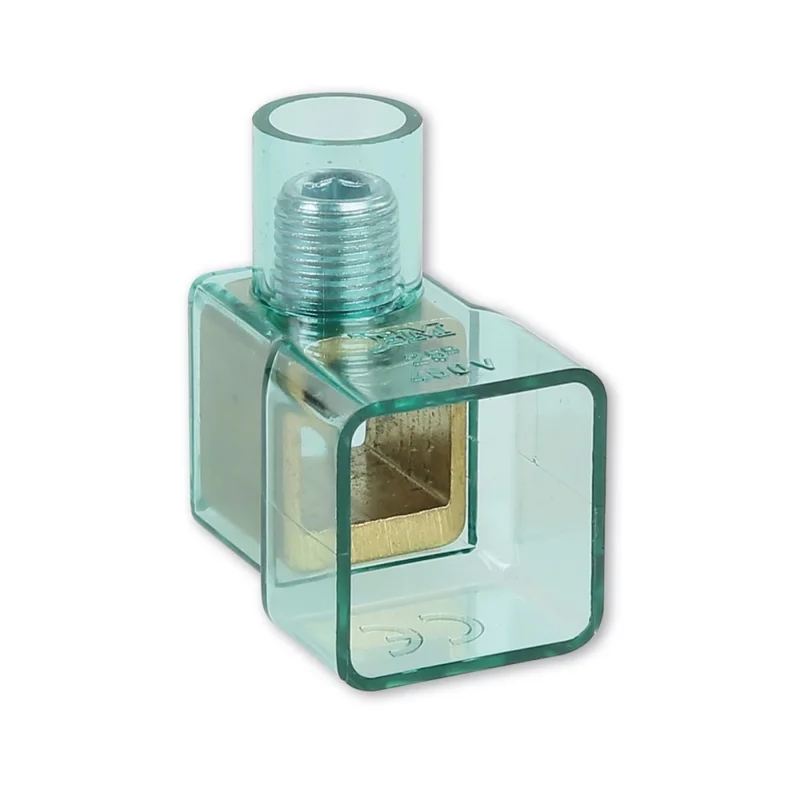

Morsetti a cappuccio BMGroup per connessioni volanti, noti anche come morsetti di coda, con serraggio indiretto per chiudere e serrare il collegamento in modo ordinato su conduttori di sezione elevata.
Sono adatti a installatori, quadristi, manutentori e reparti tecnici che vogliono scegliere con precisione il morsetto corretto tra la variante da 25 mm² e quella da 35 mm², evitando errori tra codici molto simili.
Prima dell’ordine confronta nella tabella il codice articolo, la sezione nominale, la capacita di connessione e le misure dimensionali. La pagina rappresenta la famiglia 1635-SN con due combinazioni reali: BM9960CS e BM9961CS.
Dati tecnici e compatibilita
| Specifica | Valore |
|---|---|
| Gamma | Morsettiere BMGroup per connessioni volanti |
| Tipologia | Morsetti di coda a serraggio indiretto |
| Corpo isolante | Policarbonato trasparente UL94 V0 |
| Corpo conduttivo | Ottone |
| Lamella di protezione | Acciaio inox |
| Viti imperdibili | Acciaio zincato |
| Tipo di conduttore | Rigido e flessibile |
| Temperatura esercizio max | 85 C |
| Grado di protezione | IP00 |
| Autoestinguenza | EN 60335-1: 2002+A2:2006 par. 30.2.3 | EN 60695-2-10 a 850 C | EN 60695-2-11 |
| Norme di riferimento | EN 60998-1: 2004 | EN 60998-2-1: 2004 |
| Codice BMGroup | 1635-SN |
La tabella seguente distingue in modo chiaro le due varianti disponibili, con dati utili per scegliere il morsetto corretto:
| Codice articolo | Codice BMGroup | Sezione nominale mm² | Sezioni conduttore mm² | Capacita connessione conduttori rigidi | Capacita connessione conduttori flessibili | Tensione nominale V | Corrente di prova A | Vite | D1 mm | D2 mm | L1 mm | W1 mm | S1 mm | Qta per confezione | Peso indicativo g | EAN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BM9960CS | BM9960CS | 25 | 25 16 10 6 4 2,5 |
2 2 – 3 2 – 4 2 – 8 2 – 11 4 – 16 |
2 2 – 3 2 – 4 2 – 8 2 – 11 4 – 16 |
450 | 101 | M10 | 12 | 9,1 | 22,5 | 36,3 | 37 | 50/50 | 31,5 | 8013629273252 |
| BM9961CS | BM9961CS | 35 | 35 25 16 10 6 4 2,5 |
2 2 – 3 2 – 4 2 – 7 2 – 11 2 – 16 5 – 17 |
2 2 – 3 2 – 4 2 – 7 2 – 11 2 – 16 5 – 17 |
450 | 125 | M10 | 15 | 10,5 | 26,1 | 43,5 | 41,2 | 25/25 | 46 | 8013629273269 |
Nota compatibilita codici: BM9960CS sostituisce la precedente referenza 9960, mentre BM9961CS sostituisce la precedente referenza 9961.
FAQ.
Come scelgo tra BM9960CS e BM9961CS? Confronta sezione nominale, sezioni conduttore ammesse, capacita di connessione e quote dimensionali nella tabella varianti prima dell’ordine.
Questi morsetti sono adatti a conduttori rigidi e flessibili? Si, la famiglia 1635-SN e prevista per conduttori rigidi e flessibili, come indicato nella tabella tecnica.
Le referenze 9960 e 9961 sono ancora valide? Le vecchie referenze 9960 e 9961 risultano sostituite rispettivamente da BM9960CS e BM9961CS.
Vendita online per quadristi, installatori, manutentori e forniture elettriche in Italia, con supporto utile anche per clienti professionali in Europa.
